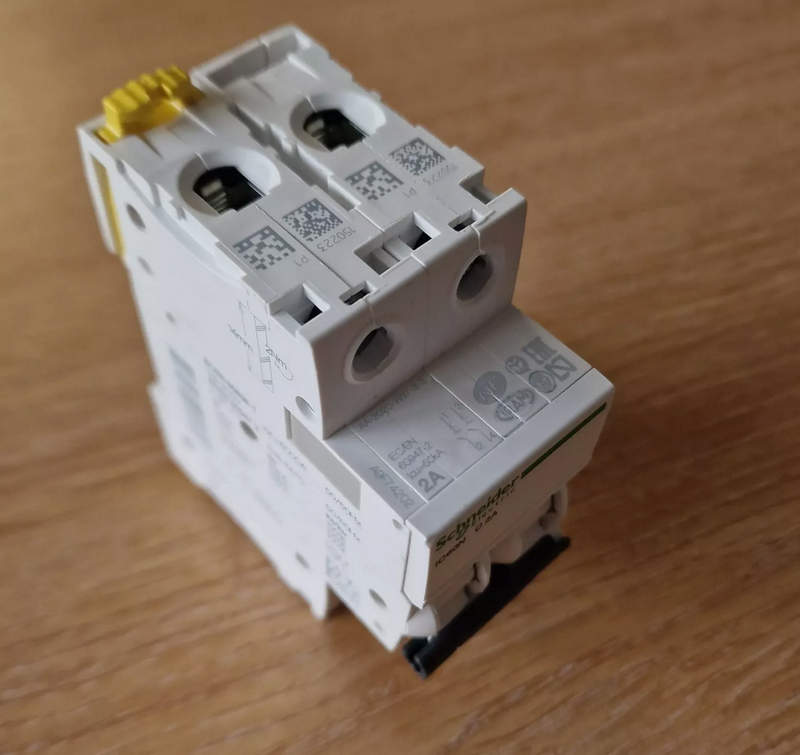

Автоматический выключатель с артикулом A9F74202 от Schneider Electric — это элемент серии Acti9 iC60N, спроектированный для надёжной защиты электрических цепей от перегрузок и коротких замыканий. Устройство востребовано как в бытовом сегменте — при комплектации квартирных и домовых щитов, так и в коммерческих и промышленных распределительных сетях небольшой и средней мощности. Для проектировщиков, электромонтажников и технических специалистов этот автомат представляет интерес сочетанием продуманной конструкции, высокой отключающей способности и совместимости с модульной архитектурой линейки Acti9. Выбор именно этой модели нередко обусловлен необходимостью обеспечить селективность защиты, стабильную работу при колебаниях параметров сети и удобство последующего обслуживания щита без демонтажа соседних модулей.
Особенность A9F74202 — двухполюсная конфигурация, позволяющая одновременно разрывать фазный и нейтральный проводники. Такой подход повышает безопасность эксплуатации: при срабатывании автомата на отключённой линии отсутствует потенциал, что особенно важно при проведении ремонтных работ или замене оборудования. В сочетании с характеристикой срабатывания типа C устройство оптимально подходит для цепей, где возможны кратковременные пусковые токи — например, при подключении бытовой техники с электродвигателями, систем освещения с индуктивной нагрузкой или розеточных групп смешанного назначения. Экспертная оценка подтверждает: применение двухполюсных автоматов в таких сценариях снижает риски аварийных ситуаций и повышает общую отказоустойчивость системы электроснабжения.
Технические параметры: основа для корректного проектирования
Грамотный подбор автоматического выключателя на https://pro-automatika.ru/avtomaty-shnayder/a9f74202-avtomat-ic60n-schneider-electric/ начинается с анализа его ключевых характеристик, определяющих применимость в конкретной цепи. У модели A9F74202 эти параметры сбалансированы так, чтобы обеспечить надёжную работу в широком спектре условий — от стандартных бытовых сетей до специализированных распределительных щитов с повышенными требованиями к безопасности. Важно учитывать не только номинальные значения, но и предельные режимы, в которых устройство должно гарантированно выполнять свои функции.
- Номинальный ток — 2 А: рассчитан на защиту линий с относительно небольшой нагрузкой, например, цепей освещения, маломощных розеточных групп или отдельных потребителей с низким энергопотреблением.
- Количество полюсов — 2P: обеспечивает одновременное отключение фазы и нуля, повышая безопасность и исключая наличие потенциала на нейтральном проводнике при аварии.
- Характеристика срабатывания — тип C: автомат срабатывает при токах короткого замыкания в диапазоне 5–10 номинальных значений, что делает его подходящим для цепей с умеренными пусковыми токами.
- Отключающая способность — до 6 кА: гарантирует надёжное гашение дуги при коротком замыкании, защищая оборудование и проводку от повреждений даже в условиях высоких токов аварийного режима.
- Номинальное напряжение — до 230/400 В AC: позволяет использовать устройство в однофазных и трёхфазных сетях, соответствующих стандартным параметрам электроснабжения.
- Класс токоограничения — 3: обеспечивает быстрое размыкание контактов при коротком замыкании, ограничивая пиковые значения тока и снижая тепловое воздействие на электропроводку.
Эти характеристики делают A9F74202 универсальным решением для типовых задач распределения электроэнергии. При этом проектирование схемы должно учитывать не только паспортные данные автомата, но и особенности нагрузки: коэффициент мощности, частоту включений, наличие импульсных помех и условия окружающей среды. Производитель предоставляет подробные рекомендации по применению, позволяющие корректно подобрать устройство под конкретный режим работы и обеспечить селективность с вышестоящими и нижестоящими защитными аппаратами.
Конструктивные особенности и преимущества эксплуатации
Конструкция A9F74202 разработана с учётом требований к удобству монтажа, долговечности и безопасности. Для электромонтажников это означает сокращение времени на сборку щита и снижение вероятности ошибок при подключении. Для эксплуатирующих организаций — уменьшение простоев и затрат на техническое обслуживание за счёт высокой надёжности и продуманной эргономики устройства.
- Монтаж на DIN-рейку шириной 35 мм: стандартный способ крепления, совместимый с большинством распределительных шкафов и щитов, обеспечивающий быструю установку и возможность замены без демонтажа соседних модулей.
- Ширина корпуса — 2 модуля (36 мм): компактная конструкция позволяет рационально использовать пространство в щите, размещая больше устройств на ограниченной площади без потери удобства обслуживания.
- Чёткая индикация состояния и функция Visi Trip: механический индикатор на передней панели показывает причину срабатывания (перегрузка или короткое замыкание), упрощая диагностику неисправностей и ускоряя восстановление работоспособности сети.
- Дугогасительная камера с разделением дуги: обеспечивает эффективное гашение электрической дуги при размыкании контактов, снижая износ токоведущих частей и продлевая срок службы устройства.
- Совместимость с аксессуарами линейки Acti9: возможность установки дополнительных модулей — независимых расцепителей, контактов сигнализации, расцепителей минимального напряжения — расширяет функционал автомата без замены основного устройства.
Эксплуатация A9F74202 предполагает соблюдение базовых правил: регулярный осмотр контактных соединений, контроль затяжки винтовых клемм, проверку отсутствия следов перегрева и коррозии. При соблюдении этих требований устройство демонстрирует высокую надёжность и длительный срок службы даже в тяжёлых режимах работы. Материалы корпуса и токоведущих частей соответствуют требованиям пожарной безопасности и устойчивы к воздействию высоких температур, что дополнительно повышает уровень защиты электроустановки.
Области применения: от квартирного щита до промышленного объекта
Благодаря своим характеристикам и конструктивным особенностям, A9F74202 находит применение в самых разных сценариях — от защиты отдельных линий в жилых помещениях до организации сложных распределительных сетей на коммерческих и производственных объектах. Универсальность модели позволяет использовать её как в простых схемах, так и в многоуровневых системах с дополнительными функциями контроля и автоматизации.
- Защита розеточных и осветительных цепей в квартирах, коттеджах и офисах: автомат обеспечивает надёжную защиту проводки и подключённого оборудования от перегрузок и коротких замыканий, предотвращая аварийные ситуации и выход техники из строя.
- Коммутация и защита цепей питания бытовой техники с электродвигателями: характеристика типа C позволяет корректно реагировать на кратковременные пусковые токи холодильников, стиральных машин, кондиционеров и других устройств, исключая ложные срабатывания.
- Организация распределительных щитов в административных и коммерческих зданиях: двухполюсная конструкция и совместимость с аксессуарами Acti9 дают возможность создавать гибкие схемы управления и мониторинга состояния электрических цепей.
- Применение в системах автоматизации и диспетчеризации: интеграция с дополнительными модулями позволяет реализовать дистанционное отключение питания, сигнализацию о срабатывании защиты и другие функции, востребованные в современных «умных» зданиях.
- Использование в составе щитов учёта и распределения на промышленных объектах малой мощности: высокая отключающая способность и класс токоограничения обеспечивают надёжную защиту оборудования даже в условиях повышенных токов короткого замыкания.
На практике выбор A9F74202 часто обусловлен не только электрическими параметрами, но и требованиями к интеграции в существующую систему. Например, при модернизации старого щита важно сохранить габариты и способ крепления, чтобы избежать переделки монтажной панели. В таких случаях серия Acti9 оказывается особенно удобной благодаря унификации размеров, аксессуаров и способов подключения, что упрощает замену устаревших устройств на современные аналоги без значительных капитальных вложений.
Практические рекомендации по выбору и монтажу
Чтобы автоматический выключатель служил долго и надёжно, важно соблюдать правила выбора и установки, основанные на технических требованиях и опыте эксплуатации. Даже самое качественное оборудование может выйти из строя при неправильном применении или нарушении условий монтажа. Ниже приведены рекомендации, которые помогут избежать типичных ошибок и обеспечить стабильную работу устройства.
- Сопоставляйте номинальный ток автомата с расчётной нагрузкой линии: для розеточных групп и освещения обычно выбирают автоматы с запасом по току, чтобы исключить ложные срабатывания при кратковременных перегрузках.
- Учитывайте характеристику срабатывания: тип C оптимален для цепей с умеренными пусковыми токами, тогда как для линий с чисто активной нагрузкой (например, нагревательные элементы) может быть предпочтительнее характеристика B.
- Обеспечьте правильный монтаж на DIN-рейку: устройство должно быть установлено без перекосов, с надёжным креплением и достаточным зазором для вентиляции, чтобы избежать перегрева.
- Соблюдайте момент затяжки клемм: недостаточная затяжка вызывает нагрев контактов, а избыточная — повреждение клеммной колодки; используйте динамометрическую отвёртку для точного соблюдения рекомендованных значений.
- Предусмотрите удобный доступ для обслуживания: в распределительном щите должен быть обеспечен свободный доступ к автоматам для визуального контроля, проверки состояния и возможной замены без отключения всей системы.
Следование этим рекомендациям позволяет минимизировать риски отказов и продлить срок службы оборудования. Кроме того, правильная установка упрощает последующее обслуживание и диагностику, что особенно важно для объектов с жёсткими требованиями к бесперебойности электроснабжения. В сочетании с регулярными плановыми осмотрами и контролем состояния электропроводки такой подход обеспечивает высокий уровень безопасности и надёжности всей электроустановки.
