В мире трубопроводной арматуры встречаются устройства, которые на первый взгляд кажутся гибридами, совмещающими черты разных механизмов. Задвижка шаровая реверсивная — как раз такой случай. Название объединяет, казалось бы, несовместимые понятия: задвижка традиционно ассоциируется с поступательным движением шибера, а шаровая арматура — с поворотом сферического затвора. Однако за этой терминологией скрывается инженерное решение, позволяющее решать сразу несколько задач в одном корпусе. Понимание того, как работает такой механизм, где он применяется и какие преимущества даёт, помогает специалистам выбирать оптимальную арматуру для сложных технологических линий.
Что скрывается за названием: терминологический разбор
Прежде чем говорить о конструкции, здесь стоит разобраться в терминах. Слово «задвижка» в профессиональной среде чаще всего обозначает арматуру с поступательным перемещением затвора перпендикулярно потоку среды. Шаровой клапан, напротив, использует сферу со сквозным отверстием, которая поворачивается на 90 градусов, открывая или перекрывая проход. Реверсивность в контексте арматуры указывает на способность работать в обоих направлениях потока или на особый характер взаимодействия с давлением среды.
Сочетание этих понятий в одном названии может означать несколько вещей. В одних случаях речь идёт о шаровом клапане с реверсивным уплотнением, где седло реагирует на давление с разных сторон по-разному. В других — о запорном устройстве, которое выполняет функции и задвижки, и обратного клапана. В патентной практике встречается конструкция, где в шибере задвижки установлен подпружиненный шарик, работающий как обратный клапан, а сам шибер обеспечивает полное перекрытие потока при необходимости. Такое сочетание позволяет снизить количество соединений в трубопроводе и металлоёмкость оборудования.
Для практикующего инженера или специалиста по закупкам важно понимать, что стоит за конкретным названием в спецификации. Иногда это маркетинговое обозначение, иногда — техническое описание конкретного исполнения. Уточнение у производителя помогает избежать ошибок при подборе арматуры.
- Задвижка: арматура с поступательным движением затвора перпендикулярно потоку.
- Шаровой клапан: поворотный затвор в форме сферы со сквозным отверстием.
- Реверсивность: работа в обоих направлениях потока или особый отклик на давление.
- Гибридные решения: сочетание запорной и обратной функций в одном корпусе.
- Терминологическая вариативность: уточнение у производителя для конкретного исполнения.
Конструкция и принцип действия реверсивного шарового затвора

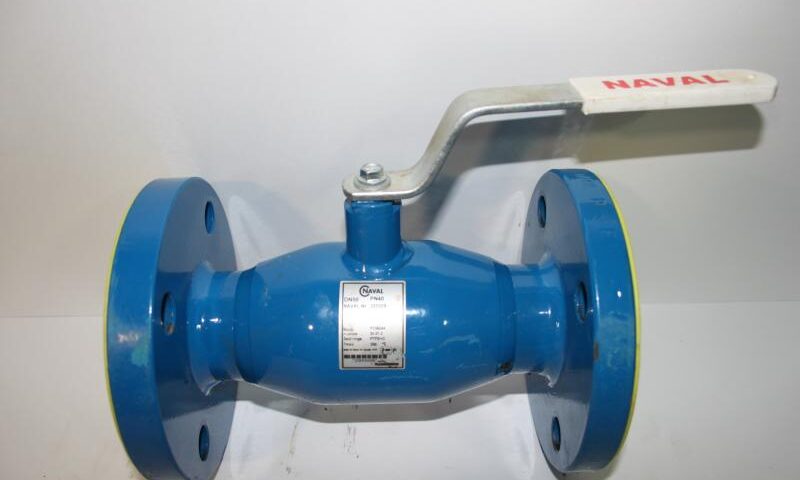

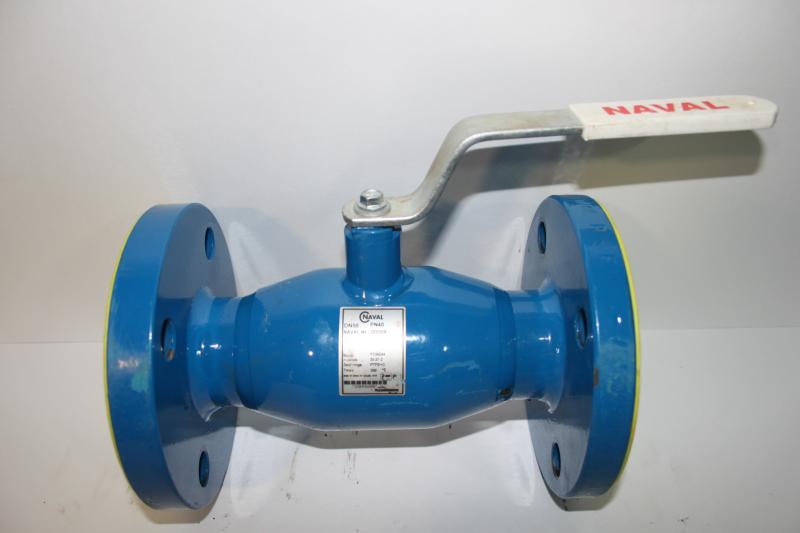

Классический шаровой клапан работает просто: сфера с отверстием поворачивается, и в открытом положении поток проходит через сквозной канал. Герметичность обеспечивается прижатием сферической поверхности к седлам. Реверсивный характер работы проявляется в том, как седла взаимодействуют с давлением среды с разных сторон.
В конструкции с обратным поршневым эффектом (reverse piston effect) седло реагирует на перепад давления особым образом. Когда давление в корпусе выше, чем в трубопроводе, результирующая сила направлена к шару, и уплотнение закрывается. Когда же давление в трубопроводе превышает давление в корпусе, сила направлена от шара, и уплотнение открывается, выравнивая давления. Такое поведение обеспечивает самогерметизацию при определённых условиях и безопасность при повышении давления с нештатной стороны.
В патентованных гибридных конструкциях используется иной подход. Шибер задвижки имеет сквозное отверстие, в которое установлено седло для шарика с фаской. Шарик подпружинен и может перемещаться внутри профильной трубы. Когда поток движется в рабочем направлении, шарик отходит от седла, пропуская среду. При аварийном повышении давления с противоположной стороны шарик садится в седло и препятствует обратному потоку, работая как обратный клапан. Для полного перекрытия потока в обоих направлениях шибер опускается вниз.
Такая двойственность делает устройство универсальным. В нормальном режиме оно выполняет функцию обратного клапана, а при необходимости — запорной арматуры. Это снижает количество элементов в обвязке и упрощает обслуживание.
- Сфера со сквозным каналом: поворот на 90 градусов для открытия и закрытия.
- Обратный поршневой эффект: седло реагирует на перепад давлений, обеспечивая самогерметизацию.
- Подпружиненный шарик: в гибридных конструкциях работает как обратный клапан.
- Шибер: полное перекрытие потока в обоих направлениях при опускании.
- Двойная функция: обратный клапан в рабочем режиме, запорная арматура при необходимости.
Где применяется реверсивная шаровая арматура
Такие устройства востребованы в системах, где требуется надёжная защита от обратного потока и возможность полного отключения участка. Нефтегазовая отрасль использует их на линиях нагнетания, где важно предотвратить обратный ход среды при остановке насосов. Химическая промышленность применяет для агрессивных сред, где надёжность уплотнения критична.
В системах с высоким перепадом давлений реверсивные седла обеспечивают безопасность. Если по каким-то причинам уплотнение со стороны трубопровода выходит из строя, седло с обратным поршневым эффектом на противоположной стороне закрывается под действием давления, предотвращая утечку. Это особенно ценно на объектах, где утечка представляет опасность для персонала и окружающей среды.
Регулирующие задвижки с реверсивной характеристикой применяются в системах автоматического управления. Реверсивная равнопроцентная характеристика позволяет точнее поддерживать параметры процесса в широком диапазоне расходов. Такие устройства востребованы в энергетике, где требуется плавное регулирование подачи пара или воды.
В трубопроводах с реверсом потока — например, при работе с приёмными камерами для очистных устройств — реверсивные седла обеспечивают самовыравнивание давлений перед открытием клапана. Это снижает риск повреждения уплотнений и продлевает срок службы арматуры.
- Нефтегаз: защита от обратного потока на линиях нагнетания.
- Химия: надёжное уплотнение для агрессивных сред.
- Высокие перепады: самогерметизация при отказе основного уплотнения.
- Автоматика: реверсивная равнопроцентная характеристика для регулирования.
- Реверс потока: самовыравнивание давлений перед открытием.
Преимущества и ограничения гибридных решений
Главное преимущество гибридных конструкций — сокращение количества элементов в трубопроводной обвязке. Одно устройство выполняет функции обратного клапана и запорной арматуры, что снижает металлоёмкость, количество фланцевых соединений и потенциальных точек утечки. Монтаж упрощается, а обслуживание требует меньше времени.
Реверсивные седла повышают безопасность. Самогерметизация при повышении давления с нештатной стороны предотвращает развитие аварийных ситуаций. На объектах, где обратный поток может привести к серьёзным последствиям, это качество становится решающим.
Ограничения связаны со сложностью конструкции. Подпружиненные шарики, профильные трубы, специальные седла — всё это требует точного изготовления и квалифицированного обслуживания. Стоимость таких устройств выше, чем у стандартных шаровых клапанов или задвижек. Кроме того, гибридные решения не всегда подходят для сред с высоким содержанием твёрдых частиц, которые могут заклинить подвижные элементы.
Для регулирующих задвижек с реверсивной характеристикой важна точность настройки. Отклонение и гистерезис должны быть минимальными, чтобы обеспечить стабильное управление процессом. Это требует современного программного обеспечения и квалифицированного персонала.
- Сокращение элементов: одна арматура вместо двух.
- Меньше соединений: снижение металлоёмкости и точек утечки.
- Безопасность: самогерметизация при нештатных давлениях.
- Сложность: точное изготовление и квалифицированное обслуживание.
- Стоимость: выше стандартных решений.
- Ограничения: не для сред с твёрдыми частицами.
Критерии выбора и практические рекомендации
При выборе реверсивной шаровой арматуры важно чётко понимать, какие функции она должна выполнять. Если требуется только защита от обратного потока, можно обойтись стандартным обратным клапаном. Если нужна и запорная функция, гибридное решение оправдано. Если речь идёт о регулировании, следует обращать внимание на характеристику — линейную, равнопроцентную или реверсивную равнопроцентную.
Материалы уплотнений подбираются под рабочую среду. Для агрессивных жидкостей и газов используются коррозионностойкие сплавы и специальные полимеры. Температурный диапазон также важен: некоторые материалы теряют эластичность при высоких или низких температурах.
При монтаже следует учитывать направление потока. Реверсивные седла работают корректно только при правильной ориентации. Производитель обычно указывает направление стрелкой на корпусе. Ошибка при установке может привести к тому, что устройство не выполнит свои функции.
Обслуживание включает регулярные проверки герметичности и работоспособности подвижных элементов. Для гибридных конструкций важно следить за состоянием пружин и шариков. Замена изношенных деталей проводится сертифицированными комплектующими.
- Функции: определение необходимого набора — защита, запор, регулирование.
- Характеристика: линейная, равнопроцентная, реверсивная равнопроцентная.
- Материалы: совместимость с рабочей средой и температурой.
- Монтаж: учёт направления потока, ориентация по стрелке.
- Обслуживание: проверка герметичности, состояние пружин и шариков.
- Замена: только сертифицированные комплектующие.
Реверсивность как инженерный принцип
Реверсивность в арматуре — не просто маркетинговый термин, а отражение определённого подхода к проектированию. Устройство, способное работать в обоих направлениях или реагировать на давление с разных сторон, даёт проектировщику больше гибкости. В системах, где поток может менять направление, или где важно самовыравнивание давлений, такие решения становятся предпочтительными.
Реверсивная равнопроцентная характеристика регулирующих задвижек позволяет точнее управлять процессами в широком диапазоне нагрузок. Это особенно ценно в энергетике и химической промышленности, где стабильность параметров критична для качества продукции и безопасности.
Обратный поршневой эффект в седлах шаровых клапанов — пример того, как физика давления используется для повышения надёжности. Седло, которое закрывается под действием давления с нештатной стороны, работает как автоматическая защита, не требующая внешнего управления.
Понимание этих принципов помогает не только выбирать арматуру, но и проектировать системы, устойчивые к авариям и способные работать в сложных условиях. Реверсивные решения занимают свою нишу, дополняя стандартные устройства и расширяя арсенал инженера.
- Гибкость проектирования: работа в обоих направлениях потока.
- Самовыравнивание: автоматическая реакция на перепады давлений.
- Точность регулирования: реверсивная равнопроцентная характеристика.
- Автоматическая защита: обратный поршневой эффект без внешнего управления.
- Ниша применения: дополнение стандартных решений в сложных системах.
