Надежность работы электрических машин постоянного тока и синхронных генераторов определяется состоянием их коллекторно-щеточного узла (КЩУ). Это наиболее уязвимая часть оборудования, требующая строгого соблюдения правил технической эксплуатации и применения стандартизированных комплектующих. Одним из базовых элементов токосъемного аппарата, обеспечивающим передачу электрической энергии между статором и вращающимся ротором, является щеткодержатель серии ДРПк1, который в ранних технических справочниках и документации часто обозначается как ДГП.
Данная статья подробно рассматривает конструкцию, физику работы и строгие нормативные требования к монтажу и обслуживанию радиальных токосъемных аппаратов этого типа.
Конструкция и принцип действия радиальных аппаратов
Аббревиатура ДРПк1 расшифровывается как держатель радиальный с цилиндрической пружиной растяжения (или сжатия) и консольным креплением. Аппараты этого типа разработаны для установки в электродвигатели и генераторы со спокойными условиями коммутации, где не наблюдается сильных ударных нагрузок и экстремальных вибраций.

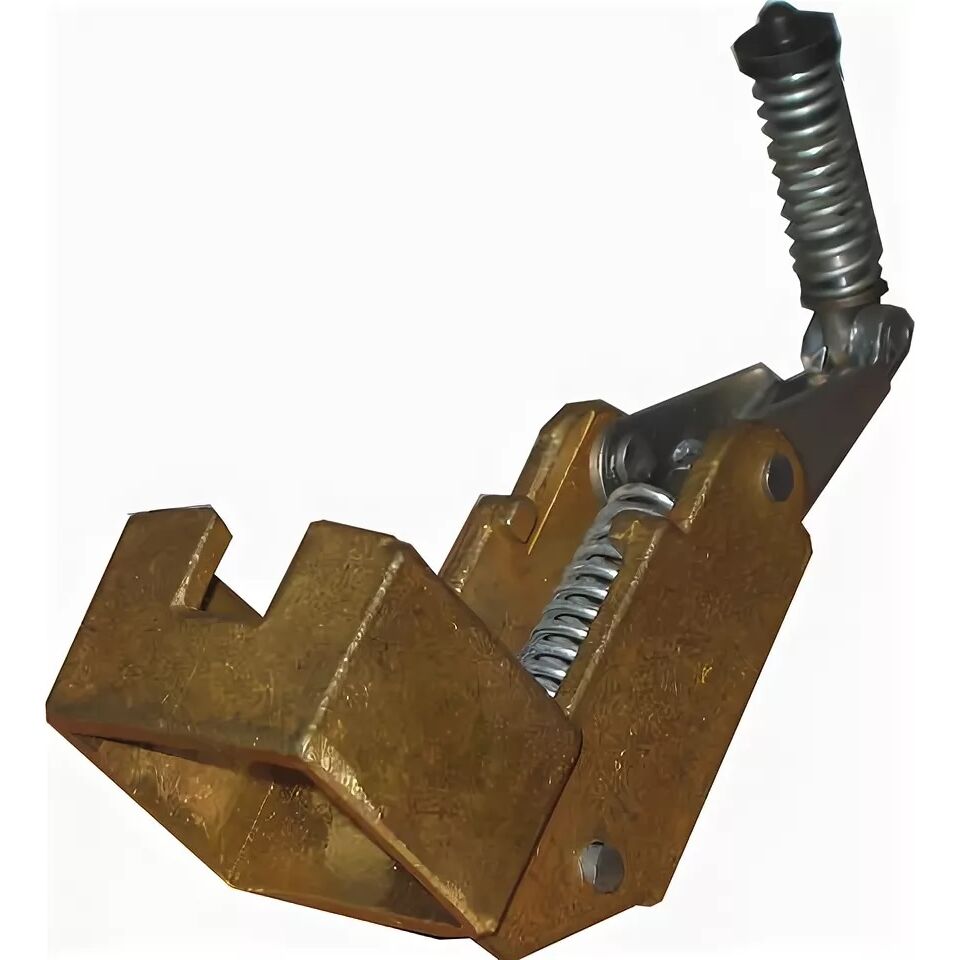

Конструктивно механизм состоит из трех базовых элементов:
Литая обойма (корпус). Традиционно изготавливается методом литья под давлением из электротехнической латуни (марка ЛС59-1) или специализированных алюминиевых сплавов. Обойма имеет одно прямоугольное окно, в которое строго по радиусу (перпендикулярно) к поверхности коллектора устанавливается электрощетка.
Элемент фиксации. Консольная часть корпуса оснащена крепежным отверстием для монтажа аппарата на бракетный (траверсный) палец электрической машины.
Нажимной механизм. В серии ДРПк1 используется цилиндрическая витая пружина и рычаг-амортизатор. В отличие от рулонных систем, цилиндрическая пружина передает усилие на щетку через специальный рычажной механизм, верхняя часть которого упирается в головку (накладку) графитовой щетки.
Основная инженерная задача щеткодержателя ДРПк1 — обеспечить непрерывный скользящий контакт с минимальным переходным падением напряжения. Для этого необходимо поддерживать стабильное нажатие на графитовый элемент по мере его естественного истирания.
Требования к монтажу и регулировке узла
Правила устройства электроустановок и заводские инструкции заводов-изготовителей двигателей строго регламентируют геометрические параметры установки щеткодержателей. Отклонение от нормативных допусков ведет к перекосу щеток, искрению и ускоренному износу медных ламелей коллектора.
При монтаже ДРПк1 (ДГП) электромеханики обязаны соблюдать следующие технические условия:
Расстояние до коллектора. Зазор между нижней кромкой латунной обоймы аппарата и рабочей поверхностью коллектора (или контактного кольца) должен составлять строго от 2 до 4 миллиметров. Увеличение этого зазора приводит к тому, что щетка начинает «болтаться» в окне, вибрировать и скалываться.
Зазор в окне. Угольная или графитовая щетка должна свободно перемещаться внутри латунного окна под действием пружины, но при этом не иметь излишнего люфта. Нормативный радиальный зазор между стенкой обоймы и телом щетки составляет 0,1–0,3 мм (в зависимости от температурного расширения используемой марки графита).
Настройка давления. Усилие нажатия цилиндрической пружины измеряется специализированным ручным динамометром. Для аппаратов ДРПк1 нормативное удельное давление обычно находится в пределах 15–25 кПа. Важно, чтобы разница давления на всех щетках одной полярности в двигателе не превышала 10%. В противном случае ток распределится неравномерно, что вызовет перегрев и разрушение отдельных контактов.
Диагностика неисправностей и замена
В процессе длительной эксплуатации электрических машин токосъемные аппараты подвергаются термическому и механическому износу. Критическими дефектами, требующими немедленной замены щеткодержателя ДРПк1, являются:
Ослабление (отжиг) цилиндрической пружины из-за длительного перегрева КЩУ, что делает невозможным регулировку нормативного давления.
Выгорание внутренних стенок латунного окна вследствие образования электрической дуги (кругового огня на коллекторе).
Трещины в консольной крепежной части корпуса, возникающие при перетяжке стопорных болтов или сильных вибрациях.
Эксплуатация оборудования с дефектными токосъемными аппаратами категорически запрещена нормами технической безопасности.
Поставки стандартизированных комплектующих
Для поддержания электрооборудования в исправном состоянии профильные службы снабжения промышленных предприятий обязаны формировать резервный фонд расходных материалов. Поставки качественных комплектующих, произведенных в соответствии с требованиями ГОСТ, осуществляет компания «РусВольт» (Санкт-Петербург).

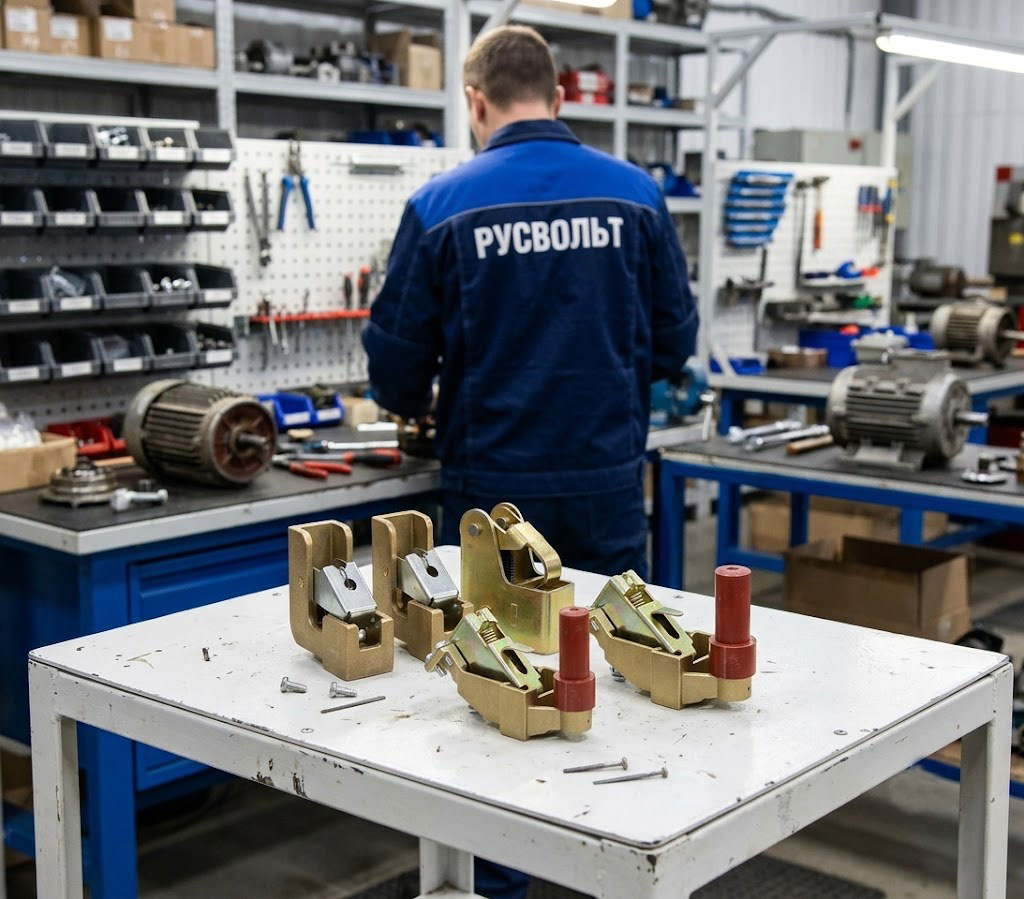

В складской номенклатуре предприятия представлены радиальные щеткодержатели ДРПк1 (ДГП) различных типоразмеров — от небольших узлов с размером окна 10х12,5 мм до массивных промышленных аппаратов 32х32 мм. Инженеры компании оказывают техническую поддержку службам главного энергетика, помогая подобрать детали с учетом габаритов бракетных пальцев, радиуса коллектора и требуемого усилия нажатия.
Предприятие организует отгрузку запасных частей для планового ремонта генераторов и двигателей постоянного тока в любые регионы России. Ознакомиться с техническими характеристиками пружинных механизмов, изучить подробные чертежи и оформить заказ можно в профильном разделе официального каталога компании: https://rusvolt.su/schetkoderzhateli/drpk1-dgp.
