Российские промышленные предприятия эксплуатируют огромный парк зарубежного оборудования: от европейских печатных машин и ветрогенераторов до азиатских станков с ЧПУ и экструдеров. Сердцем большинства этих сложных производственных комплексов выступают импортные коллекторные электродвигатели. Для их бесперебойной работы и передачи электрического тока на ротор требуются специализированные токосъемные узлы — импортные щеткодержатели.
Замена этих деталей часто вызывает трудности у механиков и сотрудников отделов снабжения. Европейские и азиатские комплектующие производятся по иным техническим стандартам, имеют специфическую геометрию и механизмы прижима, отличающиеся от привычных отечественных серий. В этой статье мы подробно разберем конструктивные особенности импортных щеткодержателей и алгоритм подбора надежных аналогов в условиях дефицита оригинальных запчастей.
Отличия зарубежных стандартов от ГОСТ
Главная сложность при обслуживании импортных двигателей — разница в метрических системах и стандартах качества. Если отечественные узлы (например, серии ДРП или МТ) строго регламентированы ГОСТ, то зарубежные аналоги производятся по нормативам DIN (Германия) или международным стандартам IEC (МЭК).
Кроме того, оборудование, произведенное для рынка США или Великобритании, часто проектируется в дюймовой системе мер. Это означает, что окно под электрощетку будет иметь неровные значения в миллиметрах (например, не 10х25 мм, а 9,52х25,4 мм). Попытка установить стандартную метрическую щетку в дюймовый щеткодержатель приведет к заклиниванию или недопустимому люфту.

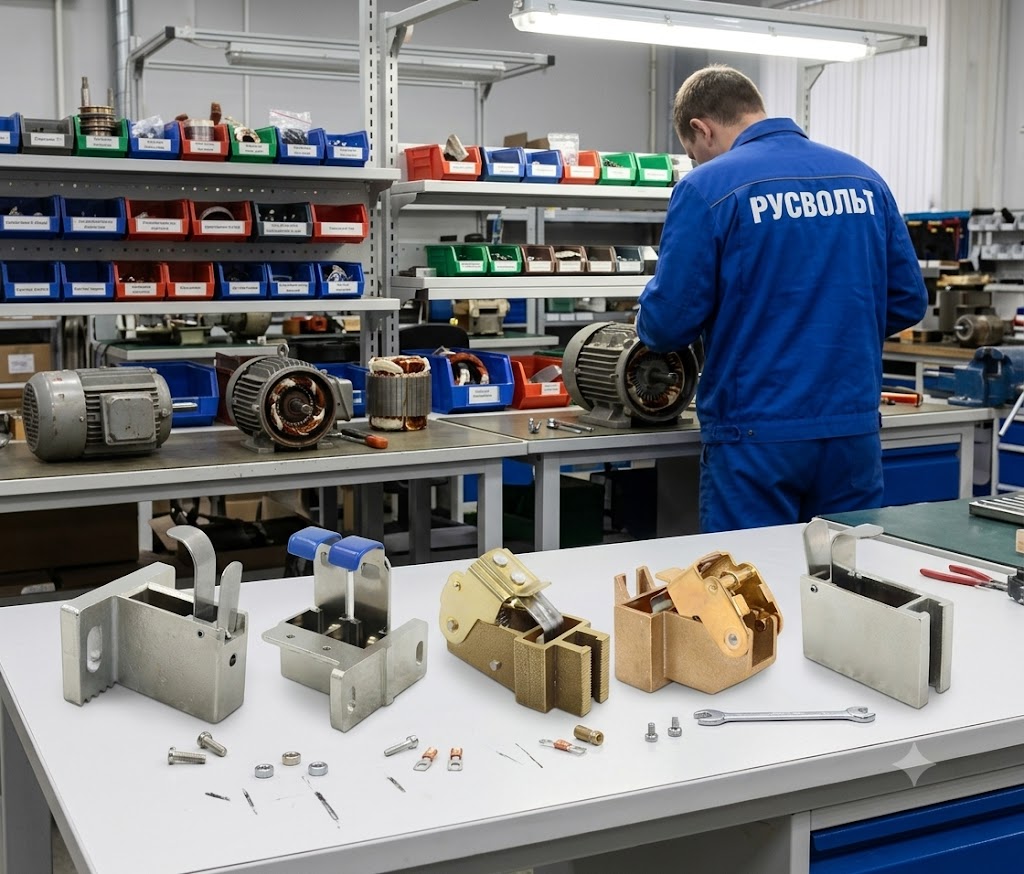

Конструктивные особенности импортных щеткодержателей
Ведущие мировые производители токосъемных систем (такие как Schunk, Mersen, Morgan Advanced Materials) постоянно модернизируют конструкцию своих изделий для повышения КПД электродвигателей. В импортных щеткодержателях применяются следующие технические решения:
Пружины постоянного давления (Constant Force Springs). В отличие от классических витых или рулонных пружин, которые ослабевают по мере износа графита, импортные рулонные пружины специального профиля обеспечивают строго одинаковое нажатие на щетку от первого до последнего дня ее эксплуатации. Это критически важно для высокооборотистых двигателей (свыше 3000 об/мин), где малейшее ослабление контакта ведет к круговому искрению.
Тандемные и многооконные конструкции. Для мощных приводов прокатных станов и тяговых двигателей зарубежных локомотивов применяются узлы с двумя, тремя или четырьмя окнами. Щетки в них располагаются друг за другом («тандемом») и прижимаются индивидуальными пружинами. Это увеличивает площадь контакта и улучшает отвод тепла от коллектора.
Изолирующие полимерные элементы. Корпуса европейских токосъемных узлов часто оснащаются прочными втулками и накладками из полиамида или тефлона. Эти материалы выдерживают нагрев до 250 градусов Цельсия и защищают корпус механизма от пробоя на «массу».
Специфические сплавы. В то время как российские аналоги массово отливаются из латуни ЛС59, импортные узлы для тяжелых условий (например, для морских судов или ветряных турбин) изготавливаются из алюминиевой бронзы. Этот сплав обладает исключительной стойкостью к солевому туману и вибрациям.
Правила замера и подбора аналога
Ожидание оригинальной запчасти от европейского или американского завода может растянуться на месяцы. Длительный простой конвейера оборачивается для предприятия миллионными убытками. Грамотным инженерным решением становится подбор точного аналога. Чтобы поставщик смог изготовить или подобрать подходящий узел, необходимо снять правильные размеры со старой детали с помощью штангенциркуля.
Что необходимо измерить:
Ширину, длину и глубину окна под щетку с точностью до 0,1 мм.
Диаметр посадочного отверстия (бракетного пальца), на который крепится узел.
Монтажное расстояние: дистанцию от центра посадочного отверстия до края щетки, касающегося коллектора.
Угол наклона окна относительно радиуса коллектора (для наклонных или V-образных щеткодержателей).
Помимо геометрии, важно зафиксировать марку электродвигателя, его мощность, рабочее напряжение и номинальную частоту вращения ротора. Эта информация поможет инженерам рассчитать нужное усилие нажимной пружины.
Поставки комплектующих для зарубежных машин
Компания «РусВольт», центральный склад которой располагается в Санкт-Петербурге, специализируется на решении нестандартных задач по снабжению промышленных предприятий. В номенклатуру компании входят как оригинальные импортные щеткодержатели, так и их высокоточные аналоги, изготовленные по стандартам DIN и IEC.
Инженеры компании проводят реверс-инжиниринг изношенных европейских и азиатских деталей. По предоставленным фотографиям, чертежам или физическим образцам специалисты подбирают токосъемные узлы, которые полностью соответствуют посадочным местам оборудования Siemens, ABB, Baumuller и других мировых брендов. При необходимости «РусВольт» комплектует узлы подходящими марками электрощеток (электрографитированными или медно-графитовыми), готовыми к немедленному монтажу на производстве.
Изучить доступные модификации и оставить заявку на подбор аналогов для зарубежного оборудования можно в профильном разделе каталога на официальном сайте: https://rusvolt.su/schetkoderzhateli/importnie-schetkoderjateli.
